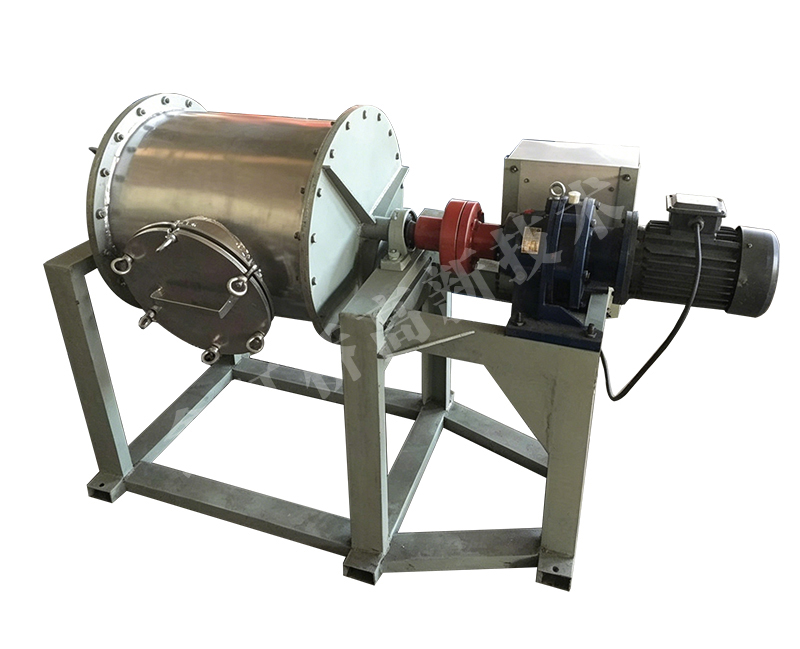

整体由传动部（电机、减速机、联轴器、电控）和回转部（滚动磨筒）以及进出料部分组成。

动力总成：主电机 1.5kw-4G-50Hz/380V ，2 号 BLED 摆线针减速机。

传动形式：弹性联轴器卧式直连。

磨筒转速：41（r/min ）。

磨筒容积：98L 装料容积：37L。

筒体壁厚：内筒壁厚 8mm ，并焊接有研磨衬筋，增强研磨效果。筒体材质为 201 不锈钢

材质。

筒体尺寸：内筒Φ500mm*长度 500mm 。

外形尺寸：~长宽高 1450mm*600mm*1250mm。

筒体结构：卧式单层。内筒体进出料口共用一个，直径 280mm。内筒体进料口双层盖板（实

体盖和过滤盖，过滤孔径≤8mm）

其他： 出料口距地面 400mm。

电控： 电控箱包含设备安全开关，时间定时器，正反转电动开关。
